خلال معرض CES 2016 كشفت Seasonic عن أول منتج التيتانيوم PSU .
وهذا المنتج الجديد سيكون Seasonic رائدا لشركة وبالإضافة إلى وحدات التيتانيوم وسوف تشمل أيضا العديد من وحدات الدعم البرنامجي البلاتين ووحدتين بدون مروحة مع كفاءة التيتانيوم.
| Seasonic SSR-850TD -الميزات والمواصفات | |
|---|---|
| Max. DC Output | 850 W |
| PFC | Active PFC |
| الفاعلية | 80 Plus Titanium |
| Modular | Yes (fully) |
| Intel Haswell Ready | Yes |
| درجة حرارة التشغيل | 0°C ~ 50°C |
| الحماية | Over Voltage Protection Under Voltage Protection Over Current Protection Short Circuit Protection Over Power Protection Over Temperature Protection |
| التبريد | 120 mm Dual Ball-Bearing Fan (9S1212M407) |
| Semi-passive operation | Yes (Selectable) |
| الأبعاد | 150 mm (W) x 87 mm (H) x 170 mm (D) |
| الوزن | 2.0 kg |
| Compliance | ATX12V v2.4, EPS 2.92 |
 |
|
تثبيت الهجين مفتاح تحديد الوضع في الجزء الأمامي من PSU، حيث يمكن الوصول إليه بسهولة.
|
 |
| في الجانبين من PSU نجد Seasonic شعار ومجموعة من الملصقات التي تصور اسم سلسلة جنبا إلى جنب مع مستوى كفاءة PSU. تصميم على الجانبين يبدو جميلة حقا ويذكرنا سيارة رياضية. |

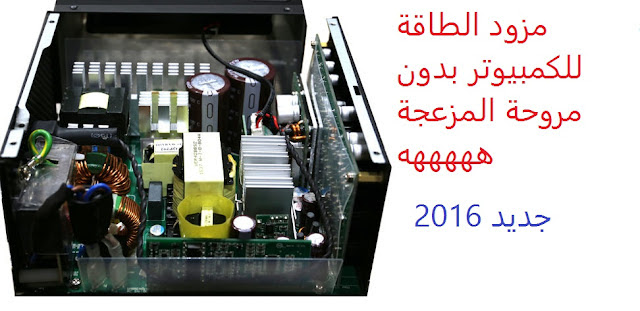

واليك الان موصفات نموذج 850W Seasonic Prime unit
|
|||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Transient Filter | 4x Y caps, 2x X caps, 2x CM chokes, 1x MOV | ||||||||||||||||||||||||||||||||||||||||
| Inrush Protection | NTC Thermistor & Relay | ||||||||||||||||||||||||||||||||||||||||
| Bridge Rectifier(s) | 2x Vishay LVB2560 (600V, 25A @ 105°C) | ||||||||||||||||||||||||||||||||||||||||
| APFC MOSFETS | 2x Infineon IPP50R140CP (550V, 15A @ 100°C, 0.14 Ohm) | ||||||||||||||||||||||||||||||||||||||||
| APFC Boost Diode | 1x SCS110AG (600V, 10A @ 117°C) | ||||||||||||||||||||||||||||||||||||||||
| Hold-up Cap(s) | 2x Nippon Chemi-Con (420V, 680uF and 470uF, 1150uF combined, 2000h @ 105°C, KMR) | ||||||||||||||||||||||||||||||||||||||||
| Main Switchers | 4x Infineon IPP50R140CP (550V, 15A @ 100°C, 0.14 Ohm) | ||||||||||||||||||||||||||||||||||||||||
| APFC Controller | - | ||||||||||||||||||||||||||||||||||||||||
| Switching Controller | - | ||||||||||||||||||||||||||||||||||||||||
| Topology | Primary side: Full-Bridge & LLC Resonant Converter Secondary side: Synchronous Rectification & DC-DC converters |
||||||||||||||||||||||||||||||||||||||||
| Secondary Side | |||||||||||||||||||||||||||||||||||||||||
| +12V MOSFETS | 4x Fairchild FDMS045N04B | ||||||||||||||||||||||||||||||||||||||||
| 5V & 3.3V | 2x DC-DC Converters | ||||||||||||||||||||||||||||||||||||||||
| Filtering Capacitors |
Electrolytics: Nippon Chemi-Con (105°C, KY, KZE, KZH), Rubycon (105°C, YXG) Polymers: Nippon Chemi-Con, FPCAP |
||||||||||||||||||||||||||||||||||||||||
| Supervisor IC | Weltrend WT7527 (OVP, UVP, OCP, SCP) | ||||||||||||||||||||||||||||||||||||||||
| Fan Model | Sanyo Denki, San Ace 120 - 9S1212M407 (120mm, 12 V, 0.13 A, 1850RPM, Double Ball-Bearing) | ||||||||||||||||||||||||||||||||||||||||
| 5VSB Circuit | |||||||||||||||||||||||||||||||||||||||||
| Rectifier | 1x STF6N65K3 | ||||||||||||||||||||||||||||||||||||||||
| Buck Converter | LSP5523 | ||||||||||||||||||||||||||||||||||||||||
